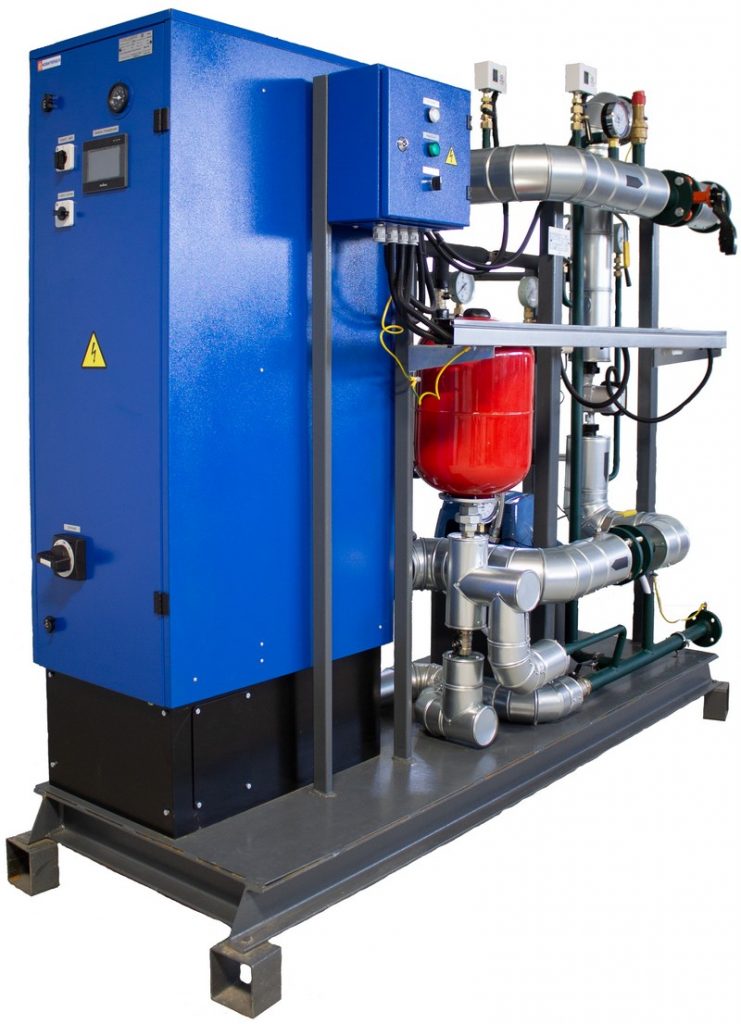

Электрические водогрейные котлы марки NWe, производства ООО «НОВИТЕРБЕЛ» уже установлены более чем на 60 объектах жилого и промышленного сегмента Республики Беларусь. Установленная мощность составляет порядка 27МВт. Большая часть объектов — индивидуальные тепловые пункты автономных источников теплоснабжения, выполненные на рамных модулях электрокотлов.
Многолетний опыт и репутация ООО «НОВИТЕРБЕЛ» в сфере отопительных технологий в комбинации с инновационными решениями по автоматизации реализованы в производстве современных и надежных отопительных систем с применением электрической энергии.

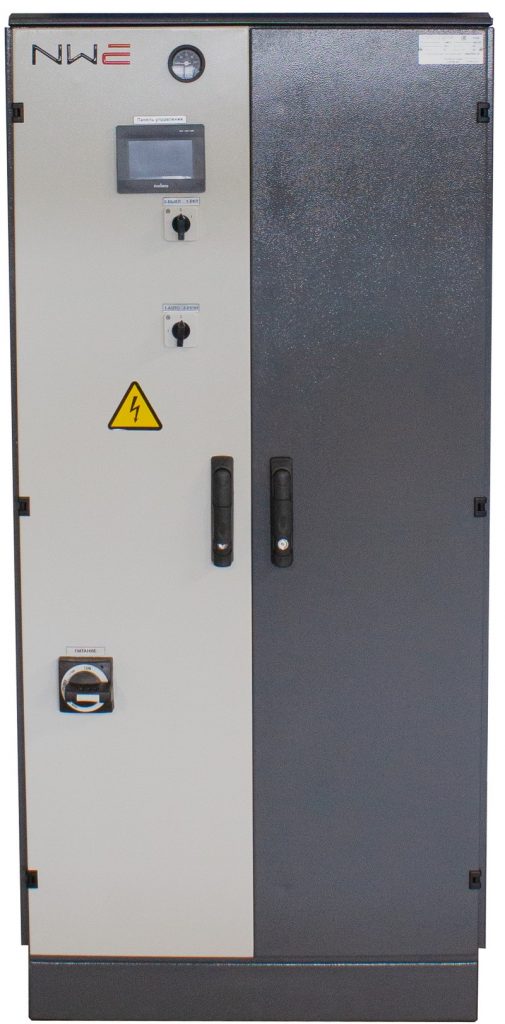

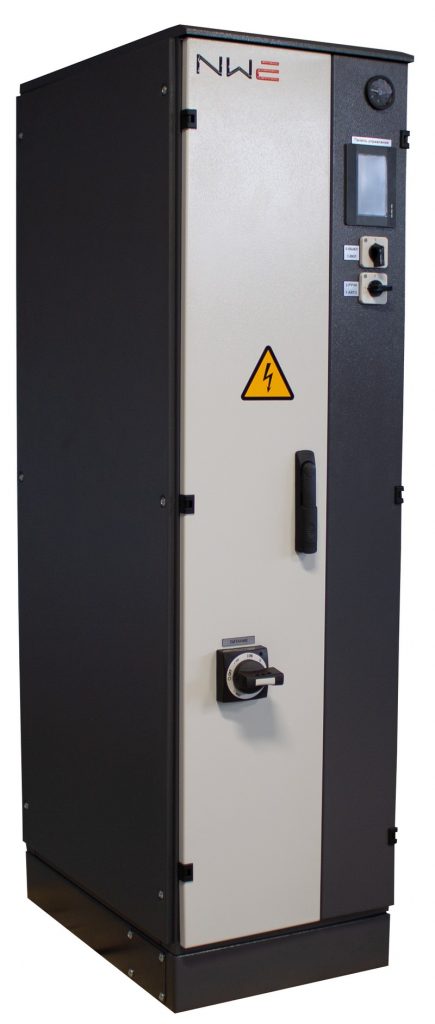

ООО «НОВИТЕРБЕЛ»— производитель электрических промышленных водогрейных котлов марки NWe.
Купить электрокотел водогрейный электрический NWe производства ООО «НОВИТЕРБЕЛ» можно для теплоснабжения жилых и производственных помещений с автоматическим поддержанием заданного температурного режима в закрытых системах отопления с принудительной циркуляцией теплоносителя. Котел может применяться совместно с другими источниками теплоснабжения, в качестве основного источника либо в качестве резервного.
Конструкция и материалы
Блок-тэны изготавливаются из кислотоустойчивой нержавеющей стали AISI 316 L (с молибденом).
Электрокотлы для отопления марки NWe содержат необходимые компоненты защиты и управления, обеспечивающие безопасную работу котла на всем протяжении срока эксплуатации.
Отличительные особенности электрокотлов NWe
- Встроенный вводной автоматический выключатель.
- Экологически чистый источник тепла.
- Система плавного бесступенчатого управления мощностью (0% - 100%).
- Единый корпус для систем автоматики, электроснабжения и котла — сокращает объем электромонтажных работ.
- Жесткая пенополиуретановая теплоизоляция повышает КПД до 99,8%.
- Давление теплоносителя: 0,05-1,0МПа.
- Температура среды: 5-105°C.
- GSM диспетчеризации.
- Четыре встроенных регулятора температуры.
- Резервный термостат.
- Открытый цифровой протокол ModBus RTU/TCP.
- Сенсорный HMI дисплей.
- Постоянная самодиагностика.
- Многодиапазонный таймер рабочего времени.
- Встроенный узел коммерческого учета расхода электроэнергии, используемой для целей нагрева.
Система безопасности
Электрокотлы NWe оснащены комплексной системой безопасности:
- минимальное/максимальное давление теплоносителя,
- предельный термостат,
- электронный термостат,
- контроль протока,
- контроль заполнения котла теплоносителем,
- контроль питающего напряжения (перекос, обрыв фаз),
- встроенный вводной автоматический выключатель (с эл.магн. расцепителем).
Электрический водогрейный котел NWe полностью соответствует:
- требованиям технического регламента Таможенного Союза ТР ТС 004/2011 "О безопасности низковольтного оборудования",
- требованиям технического регламента Таможенного Союза ТР ТС 020/2011 "Электромагнитная совместимость технических устройств",
- специфическим санитарно-эпидемиологическим требованиям к содержанию и эксплуатации объектов, являющихся источниками неионизирующего излучения, утвержденные постановлением Совета Министров Республики Беларусь от 04.06.2019 №360,
- требованиям СанПиН №9-29-95 "Санитарные нормы допустимых уровней физических факторов при применении народного потребления в бытовых условиях".
Система управления
Электрокотлы NWe работают в двух режимах:
- «Основной» режим работы представляет собой нормальный режим работы всех компонентов системы управления, включая цепи безопасности, системы управления и регулирования.
- «Резервный» режим работы необходим в случае выхода из строя основной системы управления и осуществляется дискретно при помощи встроенного резервного термостата с сохранением цепей безопасности.
Регулирование мощности котла
Настройка параметров осуществляется встроенными регуляторами:
- Регулятор заданной температуры.
- Регулятор температуры помещения.
- Регулятор температуры отопления (с учетом погодной компенсации).
- Регулятор температуры по внешнему сигналу (4-20мА).
- Регулятор по ModBus TCP.
ВНИМАНИЕ!
- Все электрокотлы поставляются только с вводным автоматическим выключателем.
- Питание силовых цепей котлов NWe осуществляется отдельными линиями напряжением 0,4 кВ/0,69 кВ, 50Гц.
- Электрокотлы мощностью от 35 кВт до 500 кВт требуют дополнительного питания автоматики напряжением 230В.
- Все котлы рассчитаны на работу под избыточным давлением до 10 бар с температурой нагрева до 105°С.
- Номинальный КПД не ниже 99,8%.
НОВИНКА!
С целью снижения затрат при капитальном строительстве электрокотельной + трансформаторной подстанции разработаны уникальные электрические водогрейные котлы марки NWe на напряжение 0,69 кВ.
Данное решение позволяет сократить затраты при строительстве до 40% по сравнению с сетью 0,4 кВ!!!
ТИПОРЯД №1 (35кВт-175кВт) | ||||||||
Тип котла | Электр. мощность, кВт | Габаритные размеры, мм | Диаметр фланца, DN | Вес котла, кг. | Расчетный ток, А | Ном. ток вводного автомата, А | ||
Высота | Ширина | Глубина | ||||||
NWe-35 | 35 | 1560 | 450 | 670 | 50 | 180 | 51 | 63 |
NWe-50 | 50 | 1560 | 450 | 670 | 50 | 180 | 72 | 80 |
NWe-70 | 70 | 1560 | 450 | 670 | 50 | 180 | 101 | 125 |
NWe-105 | 105 | 1560 | 450 | 670 | 50 | 180 | 152 | 160 |
NWe-125 | 125 | 1560 | 450 | 670 | 50 | 180 | 181 | 200 |
NWe-150 | 150 | 1560 | 450 | 670 | 50 | 180 | 217 | 250 |
NWe-175 | 175 | 1560 | 450 | 670 | 50 | 180 | 253 | 320 |
ТИПОРЯД №2 (200кВт-500кВт) | ||||||||
Тип котла | Электр. мощность, кВт | Габаритные размеры, мм | Диаметр фланца, DN | Вес котла, кг. | Расчетный ток, А | Ном. ток вводного автомата, А | ||
Высота | Ширина | Глубина | ||||||
NWe-200 | 200 | 1560 | 700 | 845 | 80 | 400 | 289 | 320 |
NWe-225 | 225 | 1560 | 700 | 845 | 80 | 400 | 325 | 400 |
NWe-250 | 250 | 1560 | 700 | 845 | 80 | 400 | 361 | 400 |
NWe-275 | 275 | 1560 | 700 | 845 | 80 | 400 | 397 | 630 |
NWe-300 | 300 | 1560 | 700 | 845 | 80 | 400 | 434 | 630 |
NWe-350 | 350 | 1560 | 700 | 845 | 80 | 400 | 506 | 630 |
NWe-400 | 400 | 1560 | 700 | 845 | 80 | 400 | 578 | 630 |
NWe-450 | 450 | 1560 | 700 | 845 | 80 | 400 | 650 | 630 |
NWe-500 | 500 | 1560 | 700 | 845 | 80 | 400 | 723 | 800 |
ТИПОРЯД №3 (600кВт-1000кВт) | ||||||||
Тип котла | Электр. мощность, кВт | Габаритные размеры, мм | Диаметр фланца, DN | Вес котла, кг. | Расчетный ток, А | Ном. ток вводного автомата, А | ||
Высота | Ширина | Глубина | ||||||
NWe-600 | 600 | 1800 | 2050 | 1150 | 100 | 800 | 867 | 1000 |
NWe-700 | 700 | 1800 | 2050 | 1150 | 100 | 800 | 1012 | 1250 |
NWe-800 | 800 | 1800 | 2050 | 1150 | 100 | 800 | 1156 | 1250 |
NWe-900 | 900 | 1800 | 2050 | 1150 | 100 | 800 | 1301 | 1600 |
NWe-1000 | 1000 | 1800 | 2050 | 1150 | 100 | 800 | 1445 | 1600 |
ТИПОРЯД №4 (1100кВт-1500кВт) | ||||||||
Тип котла | Электр. мощность, кВт | Габаритные размеры, мм | Диаметр фланца, DN | Вес котла, кг. | Расчетный ток, А | Ном. ток вводного автомата, А | ||
Высота | Ширина | Глубина | ||||||
NWe-1100 | 1100 | 2000 | 2050 | 1150 | 125 | 1100 | 1590 | 1600 |
NWe-1200 | 1200 | 2000 | 2050 | 1150 | 125 | 1100 | 1734 | 2000 |
NWe-1300 | 1300 | 2000 | 2050 | 1150 | 125 | 1100 | 1879 | 2000 |
NWe-1400 | 1400 | 2000 | 2050 | 1150 | 125 | 1100 | 2023 | 2500 |
NWe-1500 | 1500 | 2000 | 2050 | 1150 | 125 | 1100 | 2168 | 2500 |
ТИПОРЯД №5 (1600кВт-2000кВт) | ||||||||
Тип котла | Электр. мощность, кВт | Габаритные размеры, мм | Диаметр фланца, DN | Вес котла, кг. | Расчетный ток, А | Ном. ток вводного автомата, А | ||
Высота | Ширина | Глубина | ||||||
NWe-1600 | 1600 | 2400 | 2050 | 1150 | 150 | 1400 | 2312 | 2500 |
NWe-1700 | 1700 | 2400 | 2050 | 1150 | 150 | 1400 | 2457 | 3200 |
NWe-1800 | 1800 | 2400 | 2050 | 1150 | 150 | 1400 | 2601 | 3200 |
NWe-1900 | 1900 | 2400 | 2050 | 1150 | 150 | 1400 | 2746 | 3200 |
NWe-2000 | 2000 | 2400 | 2050 | 1150 | 150 | 1400 | 2890 | 3200 |
| Состав базового комплекта поставки котла | |||
| № п/п | Наименование | Кол-во, шт. |
|
| 1 | Котел водогрейный электрический NWe, TY BY 800017370.003-2017 | 1 |
|
| 2 | Вводной автоматический выключатель | 1 |
|
| 3 | Датчик температуры наружного воздуха | 1 |
|
| 4 | Реле протока | 1 |
|
| 5 | Кондуктометрический электрод наличия теплоносителя в котле | 1 |
|
| 6 | Реле минимального давления теплоносителя | 1 |
|
| 7 | Реле максимального давления теплоносителя | 1 |
|
| 8 | Реле контроля напряжения и перекоса фаз | 1 |
|
| 9 | Предельный термостат | 1 |
|
| 10 | Электронный термостат | 1 |
|
| 11 | Индикатор температуры | 1 |
|
Мы готовы предоставить Вам любую дополнительную информацию по электрическим котлам, рамным модулям электрокотлов и блочно-модульным котельным.
